设置cad图形边界的命令(autocad2019如何设置图形界限)

AutoCAD2016是一款非常专业的绘图软件，很多用户表示不知道如何通过该软件设置图形边界。下面就通过这篇文章给大家介绍一下，一起阅读吧！

1.首先打开autocad，如下图所示：

2.如果要设置图形边界，就要知道设置边界的本义。比如以后出图要用A2或者A0的图幅，需要知道A2图(420mmX594mm)和A0图(841mmX1189mm)的尺寸。

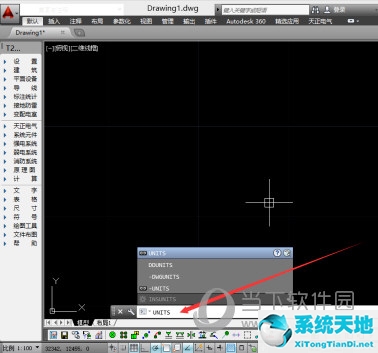

本例以A2为例进行设计。首先，设置单位，并在命令栏中输入单位，如下所示：

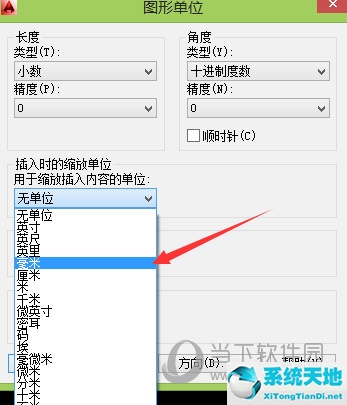

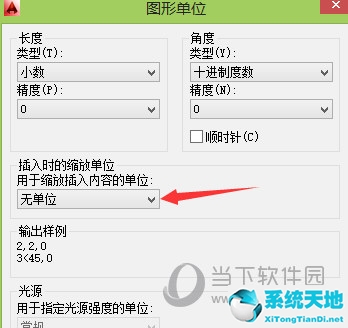

3.在弹出的对话框中，将单位改为毫米，如下图所示：

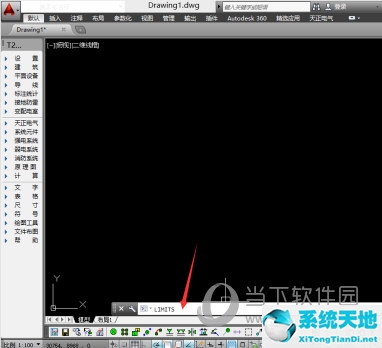

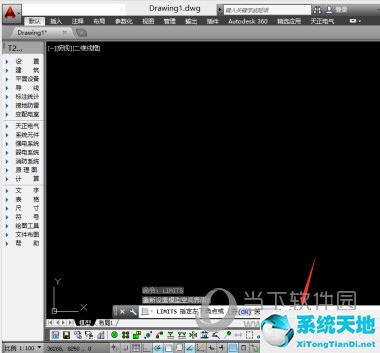

4.在命令栏中输入限值，如下所示：

5.输入要设置的边界区域的左下角位置，默认情况下X轴和Y轴都可以设置为0，如下图所示：

6.右上角的X轴是594，Y轴是420，这是水平A2绘图的边界，如下图所示：

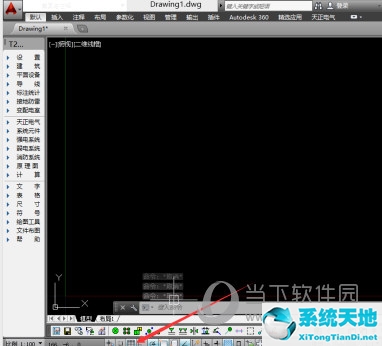

7.界限已经在图纸上设定好了，但是你看不到。这时，可以打开网格，如下图所示：

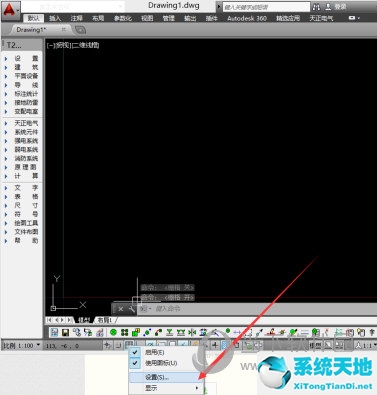

8.右键单击状态栏中的网格图标，选择[设置]按钮，如下图所示：

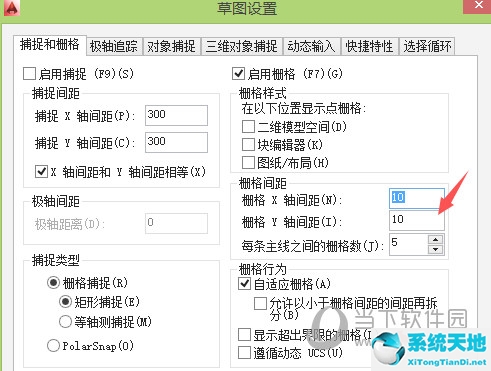

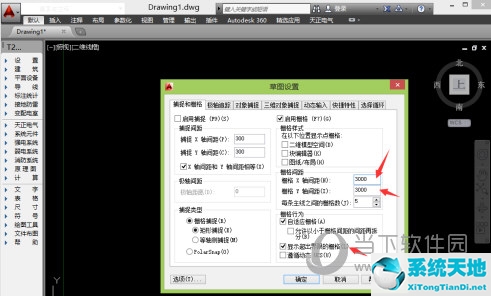

9.设置它们之间的网格间距。默认距离是3000，肯定是超出限制了。同时取消【显示超限网格】按钮，如下图所示：

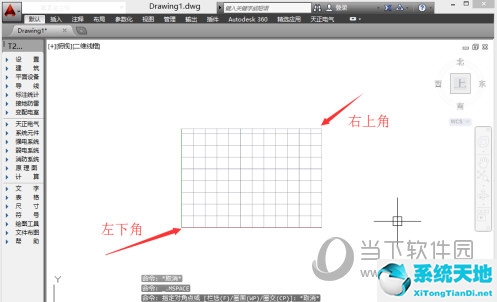

10.下面显示的网格是绘图的边界，如下图所示：

好了，以上就是边肖为大家带来的关于“CAD2016如何设置绘图边界”的问题。相信通过这篇文章，你应该会有一个全新的认识，希望对你有所帮助。
