AutoCAD2014是一款非常专业的CAD绘图软件，很多用户表示不知道怎么画箭头。下面就通过这篇文章给大家介绍一下，一起阅读吧！
如何画箭头：为了方便画箭头，先打开正交模式(有颜色的按钮表示已经打开)。
单击左侧工具栏中的“多段线”按钮，或输入PL并按enter键打开“多段线”工具。

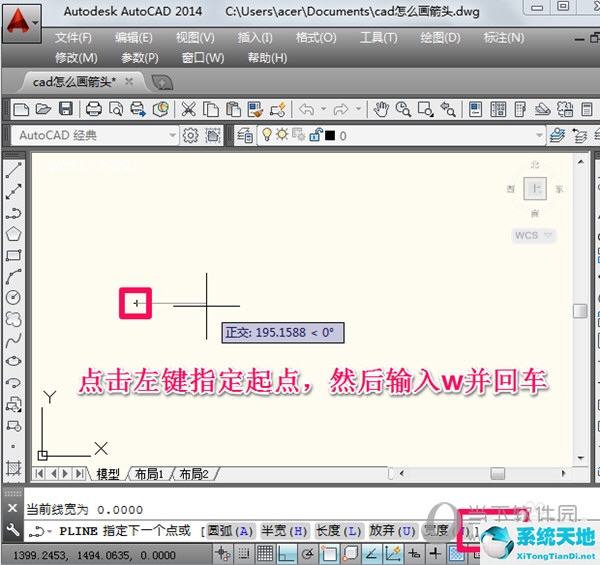

点击鼠标左键指定起点，根据提示在命令行输入W或H，然后下车(W代表线的宽度，H代表线的一半宽度，边肖习惯使用W)。

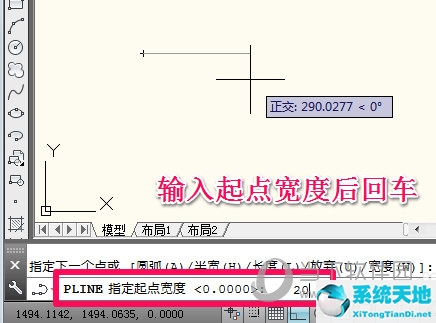

在命令行中，根据提示输入直线起点的宽度，在此处输入20并回车。

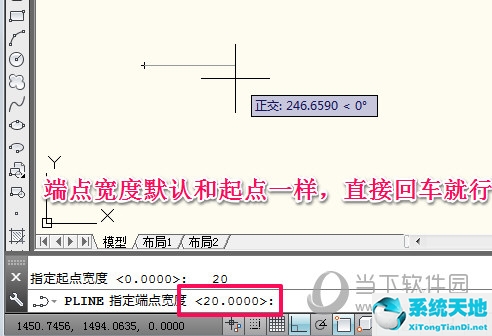

端点宽度cad将默认为刚刚设置的起点宽度，因此只需在此处按enter键。

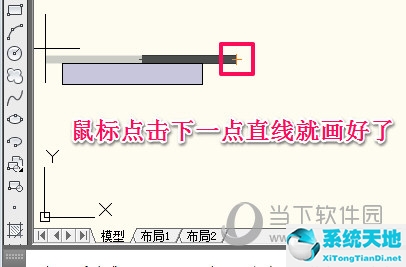

这时候鼠标点击下一个点，画一条宽度为20的直线，然后我们开始画箭头。

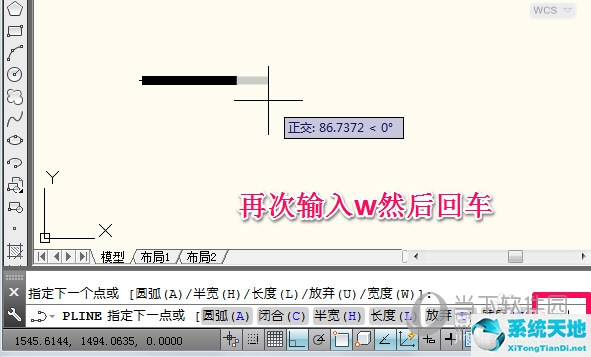

再次输入w，然后回车。

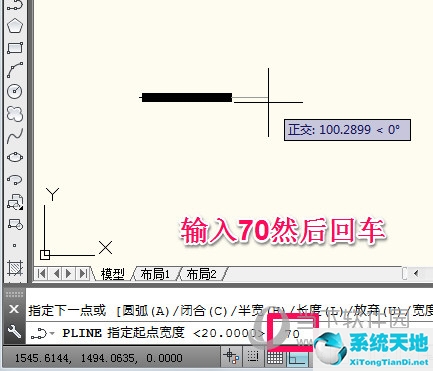

在这里输入起始宽度70，按回车键(因为箭头一开始比直线宽很多)。

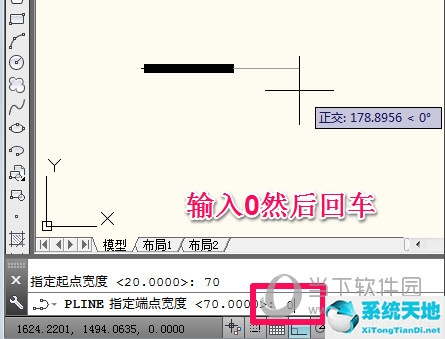

输入端点宽度0，然后按Enter键(因为箭头指向终点，终点宽度为0)。

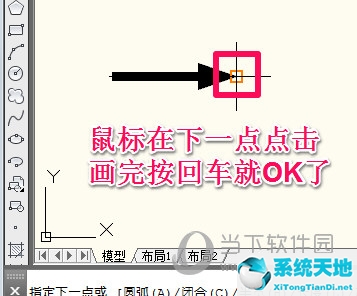

此时，鼠标单击下一个点绘制一个箭头，然后按Enter键退出折线工具。方法很简单，大家多练习有好处。
好了，关于“如何在CAD2014中画箭头”这个问题，边肖给大家带来的就是这些，希望能帮到你。
