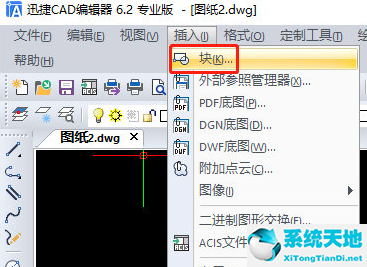

菜单栏：点击菜单栏“插入”-“块”命令选项图标，执行该命令操作后会立即弹出“插入块”对话框弹出窗口。

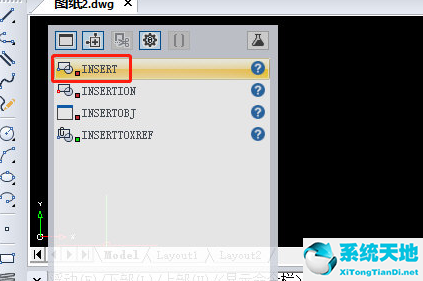

或命令行：在命令行中输入命令字符“INSERT”，执行命令操作后会立即弹出“插入块”对话框。

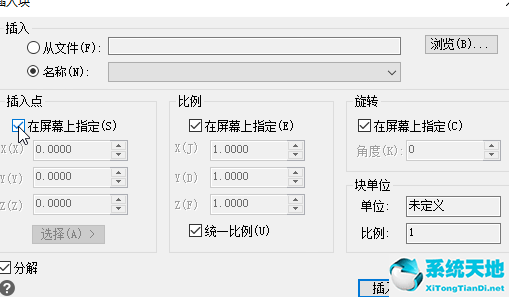

弹出的“插入块”对话框中的常用选项如下：

【来自文件】选项组：点击右侧的“浏览”按钮，在弹出的对话框中选择需要打开的图块。

【名称】下拉列表框：选择要插入的块的名称。

【插入点】选项组：要插入基点的坐标，可以直接在X、Y、Z三个文本框中输入插入点的局部坐标；简单的方法是通过选中“在屏幕上指定”复选框直接在绘图区域捕捉确认。

【缩放】选项组：设置块实例相对于块定义的缩放比例。您可以在X、Y和Z文本框中直接输入三个方向的缩放比例。现在，您可以通过选中“在屏幕上指定”复选框来动态确定绘图区域中的缩放比例。选中“统一比例”复选框，

那么x、y和z方向上的缩放比例是相同的。

【旋转】选项组：设置块实例相对于块定义的旋转角度。您可以在角度文本框中直接输入旋转角度值；通过选中“在屏幕上指定”复选框，还可以动态确定绘图区域中的旋转角度。

【分解】复选框：设置插入块时是否分解插入块。

根据上述详细分析，我们现在尝试插入单个图形，演示如下：

此处为您分享了在快速CAD编辑器中插入单个块的图形操作。有需要的朋友快来看看这篇文章吧。
