工程设计图有哪些内容， 一、工程设计的内容有哪些？

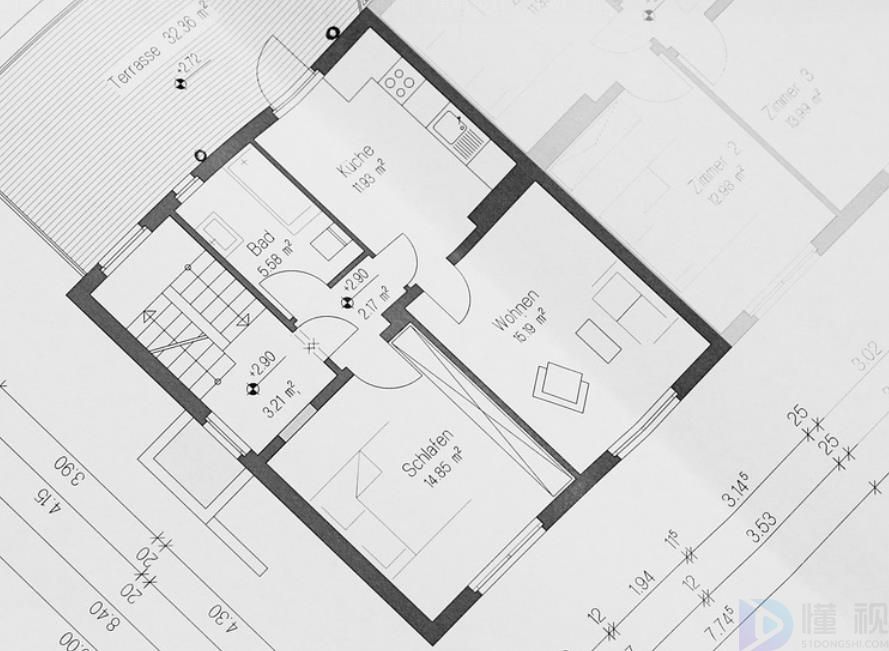

工程设计图纸一般包括以下内容：室内外立面图、室内外三维效果图、平面布置图、总平面图、设计布局、美学元素、制造所需信息、制造标准、安装信息、需现场核实的尺寸、连接设计和施工文件的注释和比较。

工程设计图是指用各种线条绘制的图纸，工程设计的直观体现是通过工程设计图来表达的。

二、工程设计图纸的绘制要求是什么？

工程设计图纸有一定的制图标准。对于学习工程设计的人来说，必须遵守绘制工程设计图的要求。主要要求如下：

1、设置绘图边界，确定图片大小。

在绘图之前，一定要确定工程设计图的尺寸。工程设计图的尺寸应尽可能详细，并且必须标注工程建筑的尺寸。如果有需要放大形状的工件，且尺寸大于图框尺寸，则必须是放大图框，零件不允许放大，尺寸也应相应放大。

2、统一标准

统一标准图框，使用统一图框，划分图框区和功能视图区，在为工程设计图纸主体提供详细尺寸数据时提供正视图、侧视图、俯视图、后视图、平面图、局部视图和俯视图。

3.图层设置

将图层设置为图层0（白色），并将图层0用于数字打孔的所有轮廓线。如果是压线和需要数字打孔的冲压凸起或凹坑，也应放在0层，但颜色应加以区分并以文字说明。

4.标签设置

零件的定位和设置尺寸必须清晰标注，字符高度必须设置为3.5毫米，字符位置应平行放置在尺寸线上，箭头样式必须为实心，箭头长度应设置为1.5毫米

5、外向图格式要求

为了方便查看图纸，必须将发出的CAD图纸转换为dxf或dwg格式并发送出去。

三、工程设计图纸的作用是什么？

工程设计图纸是工程设计和施工的主要依据之一，是投标和报价的依据，也是工程施工图纸的依据。甲方单位通过工程设计后，工程设计公司将设计图纸转化为施工图纸。

以上就是今天的分享，希望对大家有帮助！
