AutoCAD2017是一款非常专业的绘图软件。很多用户表示不知道如何通过该软件导入图描。我们通过这篇文章来给大家介绍一下。让我们继续读下去吧！

1、打开AutoCAD，选择工具栏上的【插入】---【光栅参考图像】。

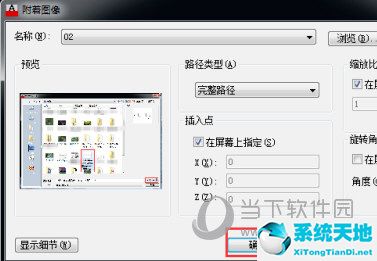

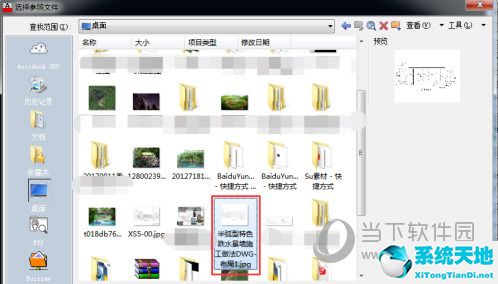

2、选择需要插入的图片，选择【插入类型】---【插入点】--【确定】，将图片插入到CAD中。

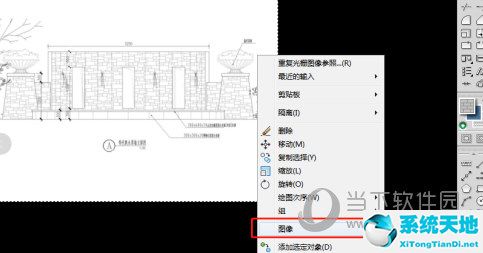

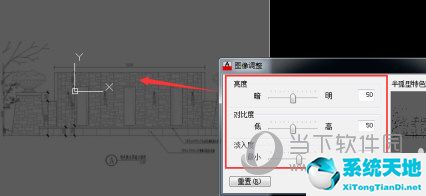

3、选中图片，右键，选择【图像】--【调整】；在弹出的调整对话框中，调整亮度、对比度、淡入度等。调整图片的背景颜色以适合您的屏幕亮度，以方便绘图。

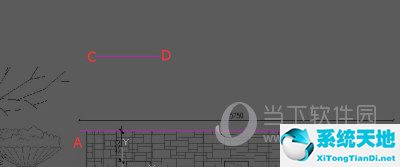

4、如图：先以图片为参考画一条直线，将整个图片缩放到实际比例，然后画一条实际尺寸的直线，如图：先画一条直线AB对照图片，然后画一条直线5250mm线性CD

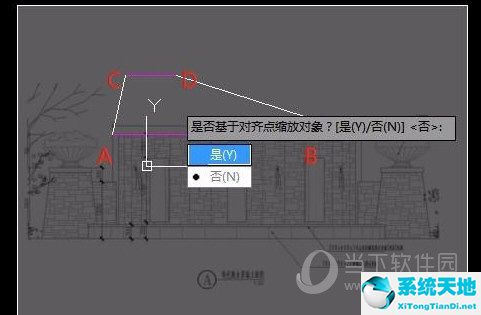

5、选择直线AB和底图，按快捷键AL，指定源点为直线AB前端面向直线CD前端，直线AB后端面向直线光盘。根据远点缩放，选择【是】。

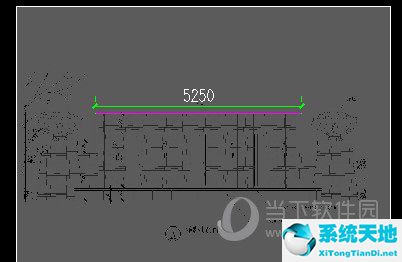

6、这样你就会得到一条与图片实际尺寸一致的直线，然后你就可以靠着它来画了。标准化图片。如图所示。

7. 确保找到参考已知尺寸的线以进行缩放。
