AutoCAD2016是一款非常专业的绘图软件。许多用户表示，他们不知道如何通过该软件绘制箭头。下面就通过这篇文章给大家介绍一下，一起阅读吧！

1.打开CAD软件，直接输入命令“LE”并按回车键确认。

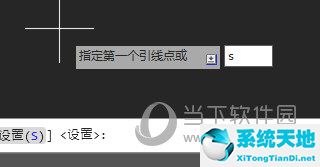

2.不要指定第一个引线点，只需输入“S”并回车。

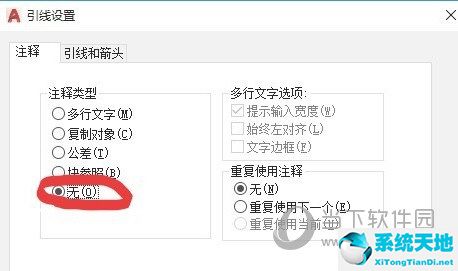

3.进入后，将弹出“导联设置”对话框。在注释-注释类型中选择“无”。

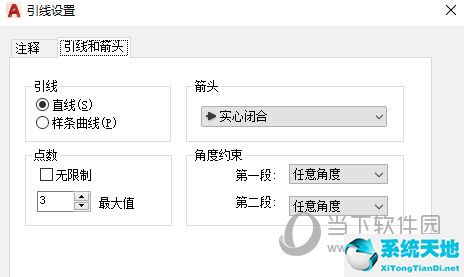

4.然后单击引线和箭头，在这里可以选择直线或样条曲线，根据需要选择后单击“确定”。我在这里选择一个直线例子。

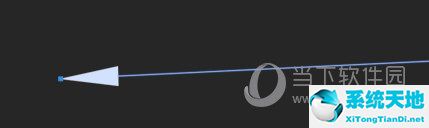

5.单击绘图框中的第一个点后，松开鼠标，将其拉到某个位置并再次单击鼠标左键，然后将绘制直线箭头。注意：在确定第二个点之前，请确保与初始点有一定的位移，否则箭头将不会显示。

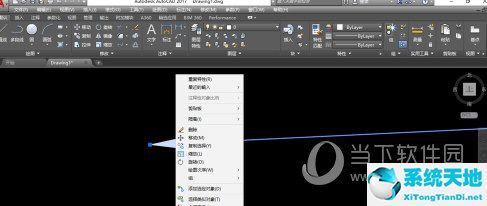

6.选择箭头，右键单击并选择属性以打开属性对话框。

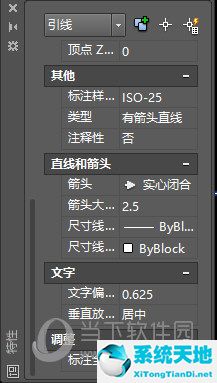

7.在功能中，您可以自由更改箭头的大小、形状等。

好了，以上就是边肖为大家带来的关于“如何在CAD2016中给直线添加箭头”的全部内容。希望能帮到你。
