AutoCAD作为一款功能强大的专业计算机辅助设计软件，用户众多，应用广泛。在用AutoCAD绘制图纸的过程中，我们经常会根据绘图的需要创建一些图层。

这样会让我们更容易分辨一些复杂难懂的台词。AutoCAD中的图层有两个基本功能，一是图形的组织和管理，二是图形属性的控制。下面我们一起来看看AutoCAD2016图层的基本操作吧！

层的基本操作介绍

I .图层属性管理器

在CAD中，所有的图层操作都可以通过图层属性管理器来完成。下面是图层属性管理器的一些基本操作。

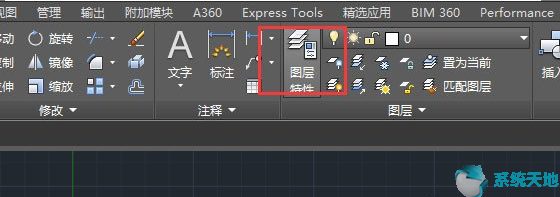

1.点击“图层属性”按钮打开“图层属性管理器”。

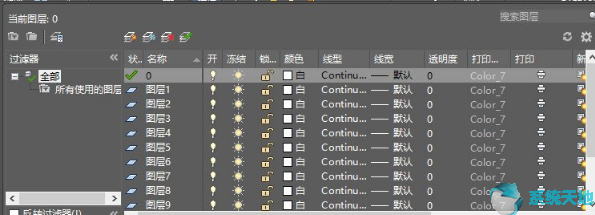

2.CAD将在图层属性管理器窗口中列出当前绘图中的所有图层。从下面的截图可以看出，当前绘图中使用了多个图层，设计师显然使用图层来管理不同类型的图形。

2.创建、删除和设置为当前

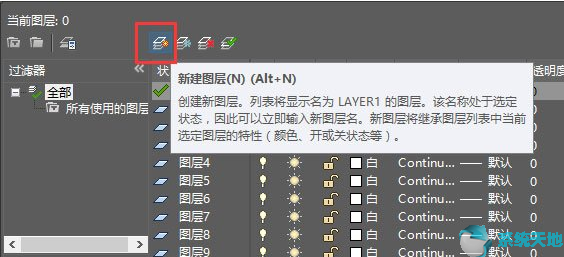

1.点击“新建”按钮创建一个新层。

把所有图形都画在同一个图层上不是一个好的绘图习惯，尤其是新手，应该尽量用图层把不同类型的图形分类，方便后期管理和修改。虽然CAD对层数没有限制，但是层数越多越好。

反而成为图纸管理的负担。至于多少层合适，业内没有权威定义，读者可以在实际设计过程中逐步总结和积累经验。

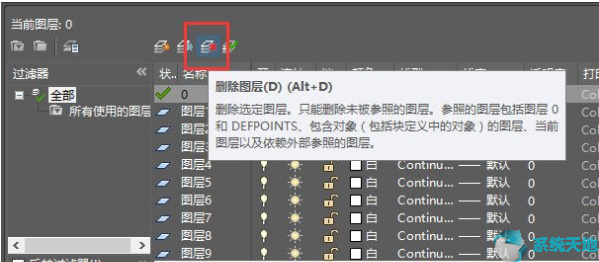

2.在列表中选择一个图层后，点击“删除”按钮删除选中的图层。但需要注意的是，在CAD中，只能删除空层，即上面没有任何图形对象的层。

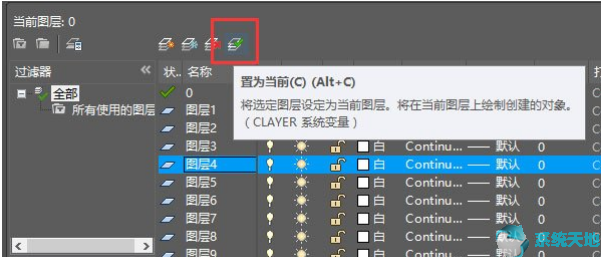

3.选择一个图层并单击“设为当前”，那么所有后续的图形将默认放置在该图层上。

因此，当需要切换绘图层时，我们可以使用这种方法将目标层设置为当前层。您也可以在主界面的图层列表中选择一个图层来设置当前图层，或者将所选对象的图层设置为当前图层。

第三，设置图层属性

1.打开和关闭图层。

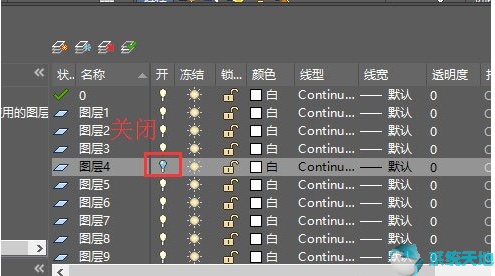

下图中的灯泡图标是一个层开关。单击此图标可循环打开或关闭图层。对于打开的层，其上的所有图形对象都是可见的。对于关闭的图层，图层上的所有图形对象都将被隐藏。

2.锁定和解锁层

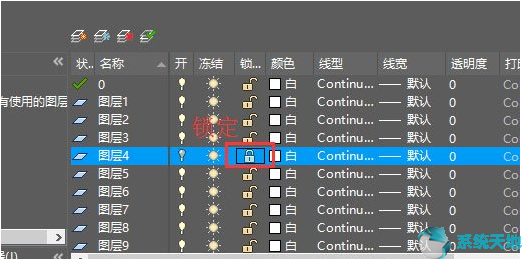

下图中的锁图标是图层锁开关。单击此图标可循环锁定或解锁层。

仅当图层解锁时，您才可以编辑图层。图层锁定后，就不能随意编辑了。

3、修改图层颜色

也许你会有这样的疑惑：我以为图层是透明的，怎么会有颜色呢？其实这是指图层上某些物体的颜色，而不是图层本身的颜色。至于为什么是“部分对象”，你会在“使用图层控制对象属性”一节中找到答案。

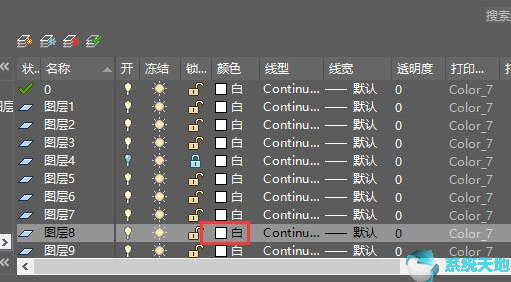

下图中光标所指的“色块”是一个图层颜色修改按钮，此外，“色块”还表示对应图层所使用的颜色。

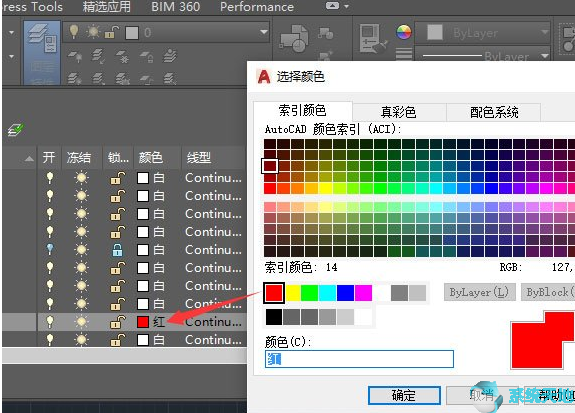

点击色块后，会弹出颜色选择面板。在面板上选择相应的颜色，点击确定，完成图层颜色的修改。

以上就是边肖给大家分享的关于AutoCAD2016图层基础的入门操作技巧。感兴趣的用户可以按照上面的步骤，试一试。希望以上教程能帮到你，关注系统精彩资讯教程。
